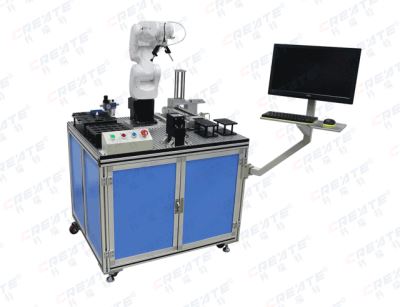

ROS工業級6軸機器人學習平臺eAI4600
產品型號：eAI4600
ROS工業級6軸機器人學習平臺是一款專門為機器人工程、人工智能等專業領域教學、科研等設計的機器人學習平臺。
- 詳細內容
-
產品介紹
ROS工業級6軸機器人學習平臺是一款專門為機器人工程、人工智能等專業領域教學、科研等設計的機器人學習平臺，該平臺可用于學習6自由度機器人基本結構、運動控制、ROS系統及開發、Python編程、機器視覺、機器人相關應用等。
整個機械臂采用模塊化組裝工藝，學生可以學習機械結構設計、電機驅動、電子電路和機器人運動學、運動控制系統等各項專業知識。
硬件參數
機器人本體
最大負載：2kg
最大工作半徑：540mm
軸數：6軸
重復精度：±0.06mm
軸運動范圍：
（1）1軸：±170°
（2）2軸：±110°
（3）3軸：+40°至-220°
（4）4軸：±180°
（5）5軸：±120°
（6）6軸：±360°
機器人本體重量：28kg
機器人工作平臺
1、整個平臺采用立式結構，電氣柜采用抽屜式結構，抽屜平臺方便安裝IO口擴展板、電磁閥、變頻器、PLC等各種電氣部件；下方方便放置機器人控制箱及工控機等。
2、工作平臺為多用途可擴展設計方式，可以靈活安裝各功能模塊的導槽式鋁型材結構，平臺立柱可方便安裝鍵盤、顯示器支架。
3、尺寸：900mm×600mm×700mm。
4、材料：鋁合金+裝飾板。
機器人控制系統
控制器：ARM+FPGA
操作系統：開源ROS系統
編程語言：C++、Python
通訊接口：RS232、Ethernet、I/O
電源：單相 AC 200V-230V，50-60Hz
額定功率：0.8KVA
視覺系統
1、像素：130W像素
2、分辨率：1280×960
3、光譜：彩色
4、提供NI Vision 或OpenCV編寫的案例程序，包括模板匹配、零件識別、字符識別、條碼識別、二維碼識別等。
分揀、搬運、裝配系統
1、井式下料系統，步進電機控制。
2、自動傳送系統，步進電機傳送。
3、傳送系統配備光電傳感器，檢測傳送帶上物料位置。
4、配合視覺系統定位物料準確位置，并進行自動分揀。
5、配合視覺，進行工件自動裝配。
工業控制計算機
1、Intel I5處理器
2、8G或以上內存
3、120G或以上固態硬盤
4、21寸或以上液晶顯示器
5、專用工控機箱
6、配套鍵盤、鼠標等外設
氣源氣路
1、采用無油靜音氣泵
2、配有調壓過濾器、氣路等氣動元件
3、排氣壓力：0.8Mpa
4、理論流量：220L/min
5、儲氣罐容量：50L
6、輸入功率：600W×2
7、輸入電壓：AC220V/50Hz
8、噪音量：70dB
應用開發案例
1、ROS簡介與ROS開發環境搭建；
2、ROS體系架構及主要環境——文件系統介紹；
3、ROS體系架構及主要環境——計算圖介紹；
4、ROS體系架構及主要環境——通信機制介紹；
5、主題與服務介紹；
6、3D可視化工具介紹與使用；
7、ROS機器人的SSH 訪問及基本配置；
8、ROS機器人vi的基本使用；
9、ROS系統6軸機器人模型創建；
10、ROS系統MoveIt！的使用；
11、ROS機器人基本移動控制；
12、ROS機器人OpenCV_Apps圖形處理；
13、ROS機器人視覺顏色、形狀識別；
14、ROS機器人視覺條碼、二維碼識別；
15、ROS機器人視覺文本、數字識別；
16、ROS機器人字母卡視覺分揀；
17、ROS機器人深度學習圖片卡視覺分揀；
18、ROS機器人物料搬運；
19、ROS機器人物料視覺分揀；
20、ROS機器人工件自動裝配。
