集成電路測試

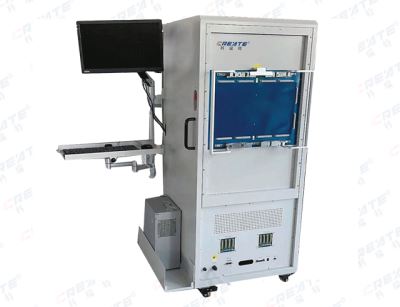

集成電路測試平臺ICE5000 產品型號：ICE5000
集成電路測試平臺ICE5000

詳細內容

一、功能及參數
1. 可測試運放、功放、馬達驅動、電源管理、PMIC、霍爾等多種模擬類電路和數模混合電路；
2. 系統內置兩層機架，最多可配到32塊功能模塊；
3. 每個源獨立AD/DA，實現真正并測，提升測試效率；
4. 板載校準數據存儲功能，確保模塊自身精度；
5. 配有TTL和GPIB接口，可連接所有的探針臺和分選機；
6. 提供連續pass、連續fail、低良（良率值可設定）停測等功能；
7. 自帶數據分析工具，具備數據統計和打印功能。

二、功能模塊配置
1. 功放板（電源板）1塊;
2. 系統+TIF功能板 1塊
1）TTL接口數量：4 X 2；
2）SGND接口數量：8 X 2；
3）分辨率：16Bit
4）測量精度：0.05%
3. CBIT功能板 1塊
1）控制位：64X2
2）驅動電壓范圍：5-30V
3）驅動電流范圍：100Ma
4）驅動工作模式：OC
4. FOVI功能板 1塊
1）通道數：8通道，2排/板
2）校準校驗數據存儲方式：板載數據
3）鉗位：獨立窗口
4）AWG：16 Bit、波形深度：2K；速率：100kHz
5）驅動/測量電壓檔位參數1：±50V，士1OV，±5V，±2V，分辨率：16Bit，精度(%FS)：±0.05%；
6）驅動/測量電流檔位參數2：100mA，±10mA，±1mA，±100uA、±1A，±10uA，±2uA，分辨率：16Bit，精度(%FS)：±0.1%；
7）驅動/測量電流檔位參數3：±1A，±10uA，±2uA，分辨率：16Bit，精度(%FS)：±0.5%
8）鉗位電壓檔位（4檔）：±50V，土10V，±5V，±2V，分辨率：16Bit，精度(%FS)：±0.25%
9）鉗位電流檔位（7檔）：±1A，±100mA，±10mA，±1mA，±100uA，±10uA，±2uA，分辨率：16Bit，精度(%FS)：±0.25%
5. DIO功能板 1塊，參數如下：
1）通道數：8 PIN;
2）最高速率：5MHz（DUT）
3）最小脈沖寬度：10ns
4）向量深度：1M per pin
5）驅動及比較電平范圍：-2.0 - +8.0V
6）波形格式：PEL、NRZ、RTZ、RTO、SBC
7）PMU功能：有
6. TMU功能板 1塊
1）通道數：每塊板四個通道；
2）測量：頻率、占空比、上升沿/下降沿時間，電平寬度、傳輸延時；
3）輸入電壓：±50V；
4）分辨率：16Bit；
5）輸入頻率：10MHz；
6）分辨率：100ps；
7. FPVI功能板 1塊
1）通道數：2獨立通道
2）校準校驗數據存儲方式：板載數據
3）鉗位：獨立窗口
4）驅動/測量電壓檔位參數1：±50V，±20V，±10V，±5V，±2V，±1V，分辨率：16bit，精度(%FS)：±0.05%；
5）驅動/測量電壓檔位參數2：±100mV(only measure)，分辨率：16bit，精度(%FS)：±0.01%；
6）驅動/測量電流檔位參數3：±1A，±100mA， ±10mA，±1mA，±100uA，分辨率：16bit，精度(%FS)：±0.1%；
7）驅動/測量電流檔位參數4：±10A(pluse)、分辨率：16bit，精度(%FS)：±0.50%；
8）驅動/測量電流檔位參數5：±100uA(only measure)、分辨率：16bit，精度(%FS)：±0.20%；
9）鉗位電壓檔位：±50V， ±20V，±10V，±5V，±2V，±1V，分辨率：16bit，精度(%FS)：±0.25%；
10）鉗位電流檔位：±10A， ±1A，±100mA， ±10mA，±1mA，±100uA，分辨率：16bit，精度(%FS)：±0.25%；
AWG：16Bit、4K 波形深度、速率：100 kHz；
8. ACSM功能板 1塊
1）輸出通道數：4
2）測量通道數：4
9. FHVI功能板 1塊
1）通道數：1通道
2）校準校驗數據存儲方式：板載數據
3）鉗位：獨立窗口
4）分辨率：16Bit
5）驅動/測量電壓檔位參數1：±1000V、±500V，±200V， ±100V，分辨率：16bit，精度(%FS)：±0.05%；
6）驅動/測量電壓檔位參數2：±20mA，±1mA， ±100uA，分辨率：16bit，精度(%FS)：±0.1%；
7）驅動/測量電流檔位參數3：±10uA(Measure)，±1uA (Measure)，分辨率：16bit，精度(%FS)：±0.5%；
8）鉗位電壓檔位：±1000V、±500V，±200V，±100V，分辨率：16bit，精度(%FS)：±0.25%；
9）鉗位電流檔位：±20mA，±1mA，±100uA，分辨率：16bit，精度(%FS)：±0.25%。
