- 工業機器人與系統集成
-
-

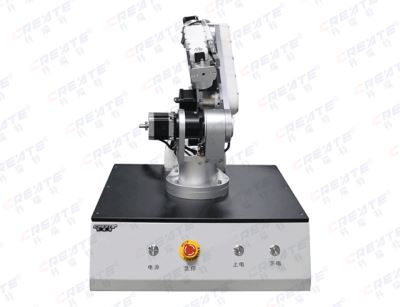

機器人學基礎實驗平臺Rbt180
產品型號：Rbt180
產品特點
1、基于ROS系統的開源運動算法實驗案例；
2、C++與Matlab兩套實驗案例代碼；
3、多關節機器人驅動與運動控制案例；
4、全開源機器人空間運動算法。
- 詳細內容
-
產品特點
1、基于ROS系統的開源運動算法實驗案例；
2、C++與Matlab兩套實驗案例代碼；
3、多關節機器人驅動與運動控制案例；
4、全開源機器人空間運動算法。
硬件參數 機器人本體
機器人本體采用6關節串聯型機器人
最大負載：1.5kg
最大臂展：620mm
軸數：6軸
重復精度：±0.15mm
軸運動范圍
A1：±170°
A2：+120°至-80°
A3：±75°
A4：±120°
A5：±120°
A6：±360°
本體自重：約12kg
安裝方式：桌面式，機械臂置于控制箱之上
工業控制計算機
1、Intel I5處理器；
2、8G或以上內存；
3、120G或以上固態硬盤；
4、21寸或以上液晶顯示器；
5、專用工控機箱；
6、配套鍵盤、鼠標等外設。
控制器
1、支持6軸EtherCAT總線控制；
2、自帶6個脈沖軸 (脈沖輸出（脈沖數64bit）+編碼器輸入 (編碼器位數64bit))；
3、板載24+6數字輸入和12+6數字輸出（2個高速PWM輸出）
4、隔離Ethernet、RS232 、RS485、U盤和CAN接口；
5、ZCAN總線可擴展512/512/256/128 輸入/輸出/AD/DA；
6、支持直線插補、圓弧插補、螺旋線插補、空間圓弧、支持速度前瞻；
7、支持各種類型機械手的運動控制(如：Delta、SCARA、5DOF、6DOF)；
8、支持多任務、多軸組、多機械手協同運動；
9、支持硬件比較輸出(HW_PSWITCH2), 硬件定時器，運動中精準輸出；
10、電源：DC24V。
應用開發案例
1、單軸運動控制（基于運動控制器的基礎實驗）；
2、多軸運動控制（基于運動控制器的基礎實驗）；
3、軸坐標與空間坐標的變換；
4、六軸機械臂的物理建模；
5、六軸機械臂的運動學正解仿真；
6、六軸機械臂的運動學逆解仿真；
7、六軸機械臂的正解實時控制；
8、六軸機械臂的逆解實時控制；
9、關節空間軌跡規劃仿真；
10、關節空間軌跡規劃算法設計和實時控制--點到點路徑規劃；
11、關節空間軌跡規劃算法設計和實時控制--連續跟蹤路徑規劃；
12、笛卡爾空間軌跡規劃仿真；
13、六軸機械臂迪卡爾空間直線插補、圓弧插補軌跡規劃；
14、Matlab案例可以直接編譯生產目標代碼通過以太網傳送到機器人控制系統，控制機器人運動，無需產生中間代碼等復雜的轉換過程；
15、實驗案例提供基于Matlab算法庫的程序案例和基于C#的全源碼算法案例；
16、配套提供《機器人學基礎》教程。
