- 工業機器人本體與應用工作站
-
-

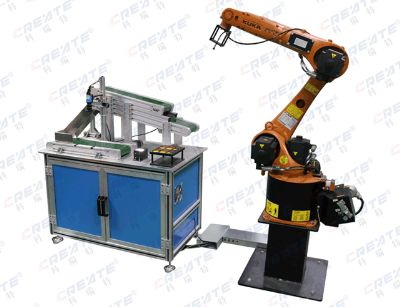

工業機器人分揀、插件與視覺檢測工作站
產品型號：Rbt3400
Rbt3400分揀、插件與檢測工業機器人工作站平臺采用導軌式鋁合金，平臺上安裝6自由度工業機器人，配置送料、加工、裝配、輸送、貼標、燒錄等工作單元，構成一個小型自動生產系統。系統各機構采用氣動驅動、運動控制卡和步進電機控制等技術。系統每一工作單元由一臺工控機承擔其控制任務，輔以 PLC 或機器人擴展IO單元完成周邊設備的控制任務，各系統之間通過PCI插槽式運動控制卡及以太網通訊方式實現互連的分布式控制。平臺綜合應用了多種技術與知識，如機器人控制系統、機器視覺系統、氣動控制技術、機械技術（機械傳動、機械連接等）、傳感器應用技術、PLC 控制和組網、步進電機控制技術和變頻器技術等。
- 詳細內容
-
產品特點
◆平臺系統軟件可以完全工作在全自動模式下，無需人工參與，大大提高了設備的智能化程度。自帶其他輔助設備單獨控制功能，方便調試和關鍵參數恢復到出廠設置，同時設置了管理員密碼；
◆結合視覺算法和雙目視覺3D物體構造，分揀抓取精度和插件定位精度可達到0.02mm；
◆系統軟件采用自定義模板匹配功能，大大提高了產品的適用場合，并具備單步模式和循環工作模式，有利于單件和批量生產。
應用領域
◆工業機器人分揀、插件及視覺編程教學實訓；
◆工業機器人自動分揀（電子行業、食品行業）；
◆工業機器人自動裝箱及插件（電子行業、食品行業、汽車行業等）。
系統組成及技術參數
◆六自由度工業機器人本體，標配為ABB工業機器人本體（可選KUKA、FANUC、三菱、安川等）；
◆自動視覺系統及開發軟件；
◆自動分揀裝置（氣動控制）；
◆自動插件裝置；
◆雙目視覺系統，視覺接口包含1000M網卡和USB方式，可以進行3D視覺項目開發；
◆機器視覺兼容NI Vision Builder for Automated Inspection、Vision Acquisition Software、HALCON等視覺開發環境；
◆案例開發環境包括QT/VS2010/HALCON等；
◆整個平臺采用立式結構，可內置工控機，平臺立柱安裝鍵盤、顯示器支架；
◆氣源工作壓力：最小6bar，最大 8bar。
實訓項目
◆基于工業機器人的全自動分揀設計案例；
◆基于工業機器人的全自動插件設計案例；
◆基于工業機器人的全自動碼垛設計案例；
◆提供NI Vision Builder for Automated Inspection、Vision Acquisition Software、HALCON 編寫的視覺算法案例程序，主要包括模板匹配、零件識別、字符識別、條碼識別、二維碼識別等。
